汇编语言

绪论

机器语言是机器指令的集合
机器指令是一台机器可以正确执行的命令，由一串二进制数表示，例 01010000
汇编语言的主体是汇编指令
汇编指令和机器指令的差别在于指令的表示方法上，汇编指令是机器指令便于记忆的书写格式，汇编指令是机器指令的助记符


计算机中的数据和指令，存储在内存或磁盘上
存储器被划分为若干个存储单元，每个存储单元从0开始顺序编号





内存地址空间
; CPU地址总线宽度为N，寻址空间为2^N B
; 8086CPU的地址总线宽度为20，那么可以寻址1MB个内存单元，其内存地址空间为1MB


mount c d:\dosbox\masm
c:

访问寄存器和内存








物理地址=段地址×16+偏移地址
内存并没有分段，段的划分来自于CPU


输入debug进入
R - 查看寄存器内容
R 寄存器名

D - 列出预设地址内存处的128个字节的内容
D 段地址:偏移地址

E 段地址:偏移地址 数据1 数据2 ...
E 段地址:偏移地址
例如：e 2000:0000 12 34 56 AB 3F F3
例如：e 2000:0000
12.61 34.41 56.62 AB.F4

U命令将内存中的机器指令翻译成汇编指令
有汇编指令
mov ax, 0123H
mov bx, 0003H
mov ax, bx
add ax, bx
:对应的机器码为
B8 23 01
BB 03 00
89 D8
01 D8
: e 地址 数据 - 写入
: d 地址 - 查看
: u 地址 - 查看代码

a    写入汇编指令    t    执行CS:IP处的指令
a 073f:0100
mov ax, 0123H
mov bx, 0003H
mov ax, bx
add ax, bx

t

q    退出debug

CS：代码段寄存器
IP： 指令指针寄存器
CS:IP：CPU将内存中CS:IP指向的内容当作指令执行


8086PC工作过程的简要描述：
（1）从CS:IP指向内存单元读取
指令，读取的指令进入指
令缓冲器；
（2）IP = IP + 所读取指令的长
度，从而指向下一条指令；
（3）执行指令。 转到步骤
（1），重复这个过程。

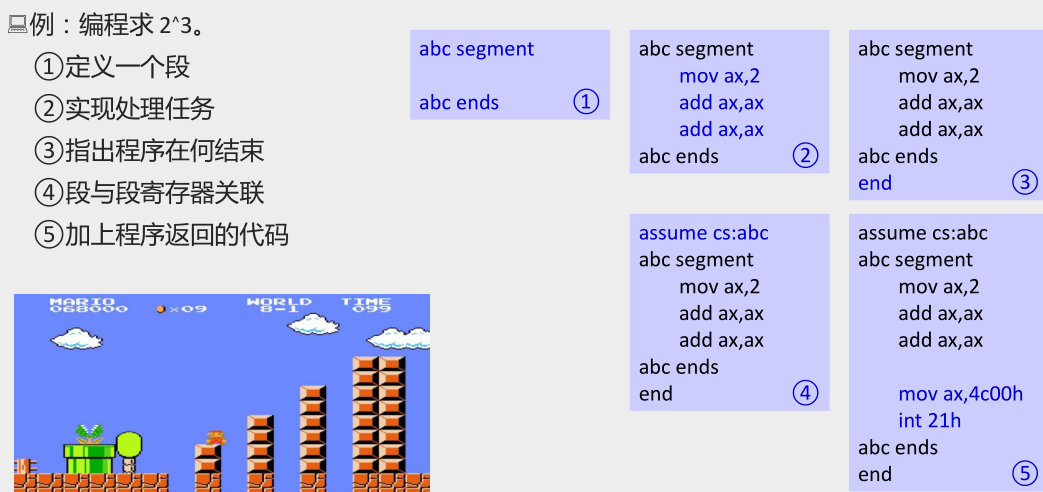

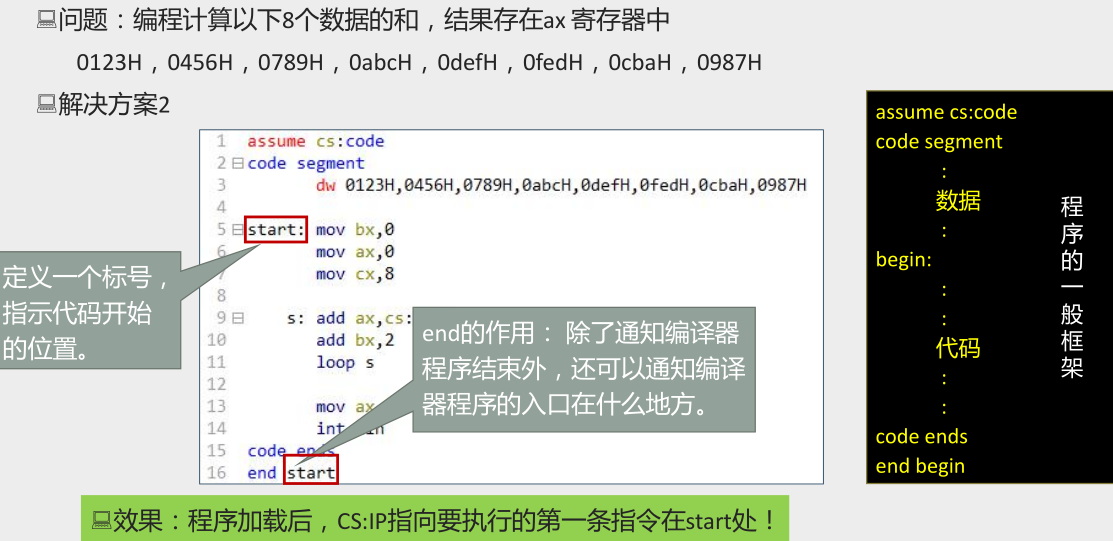

汇编语言程序






masm xxx.sam    ;编译生成obj
list xxx        ;连接生成exe







这里我们的loop s
在debug中看到的其实就是 loop 地址，这里是地址是直接指向我们add dx,ax的地址


问题：计算ffff:0~ffff:b字节单元中的数据的和，结果存储在dx中

对策：取出8位数据，加到16位的寄存器
mov al, ds:[addr]
mov ah, 0
add dx, ax





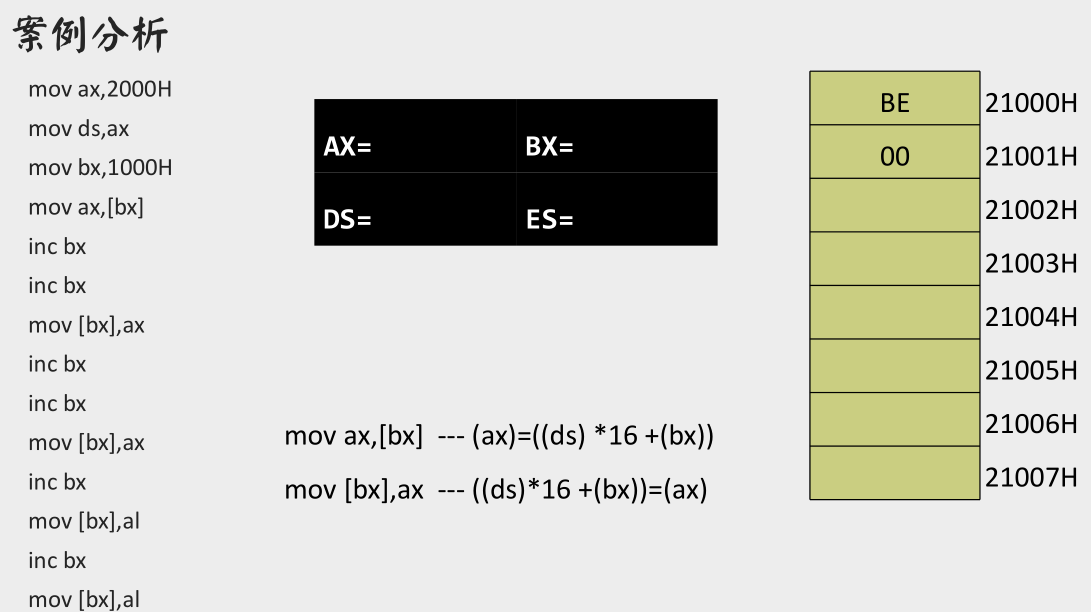

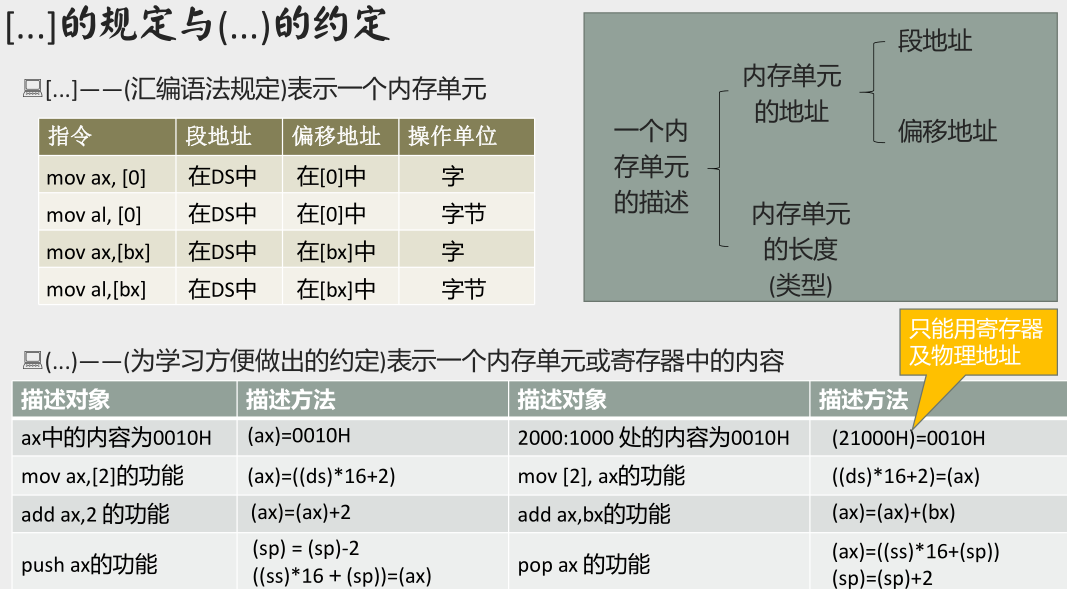

内存寻址方式

就是说当我们用逻辑与 and 时，and 11011111时，和1与的是原来的数，和0与的一定是0，这样就把小写b变成大写B
反过来，用逻辑或 or 时， or 00100000时，和0或一定是原来的数，和1或一定是1，这样就把大写的B变成了小写的b


几种寄存器复习：

通用寄存器AX,BX,CX,DX             可以看成是两个8位的寄存器构成
指针寄存器：SP                    栈顶指针寄存器
指令指针寄存器：IP
段寄存器：CS,SS,DS,ES            这里CS就是代码段寄存器，DS是数据段寄存器，SS是栈段寄存器
变址寄存器：SI,DI                    SI源变址寄存器，DI目标变址寄存器


这里bx bp都可以作基址寄存器







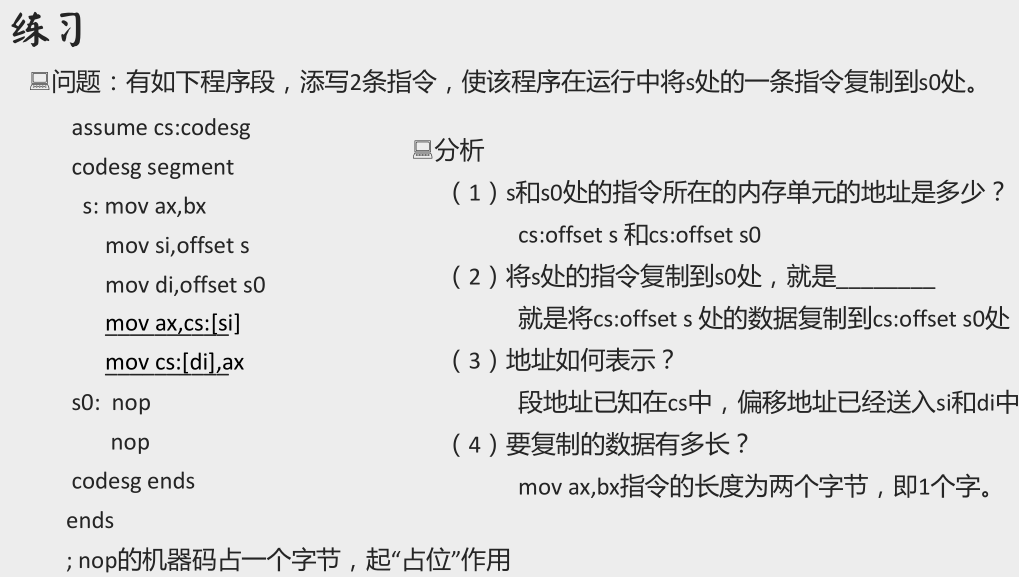

流程转移和子程序

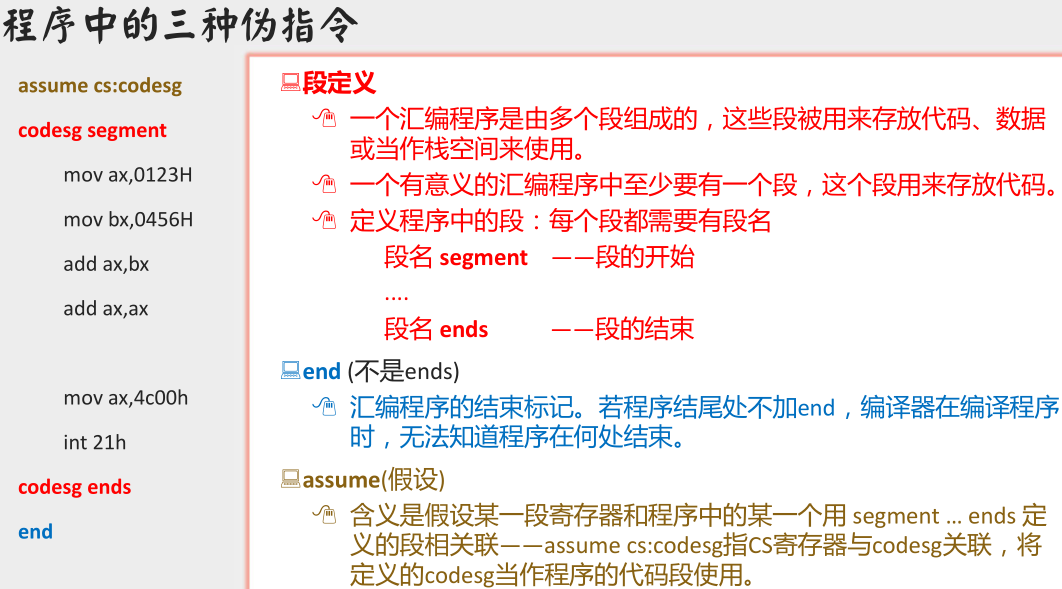

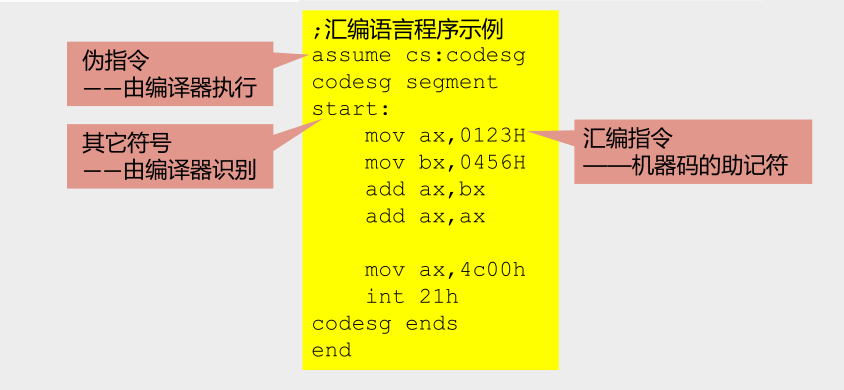

汇编语言 = 汇编指令（机器码的助记符） + 伪指令（编译器执行）+ 其他符号（编译器识别）

想要一个cpu运作，那么必须提供指令和数据，而指令和数据放在存储器，内存是主要的存储器

存储器被划分为若干存储单元，每个存储单元从0开始顺序编号

cpu和外部交流三部分：

  1. 存地址信息：存储单元的地址
  2. 控制信息：读或写命令
  3. 数据信息：读或写数据

同样就有三种总线



寄存器

cpu内部由：运算器，控制器，寄存器组成

8086CPU有14个寄存器：AX、BX、CX、DX、SI、DI、SP、BP、IP、CS、SS、DS、ES、PSW都是16位

  • 字节：记为byte，一个字节由8个bit组成，可以存在8位寄存器中。

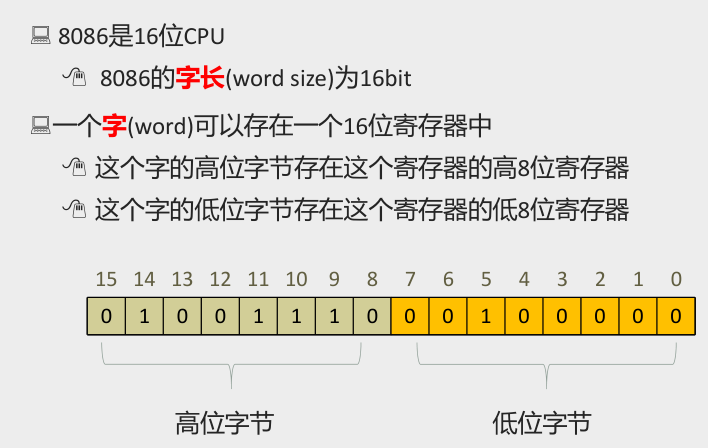

  • 字：记为word，一个字由两个字节组成，可以存在一个16位寄存器中(16位CPU)

8086采用小端模式：高地址存放高位字节，低地址存放低位字节


通用寄存器

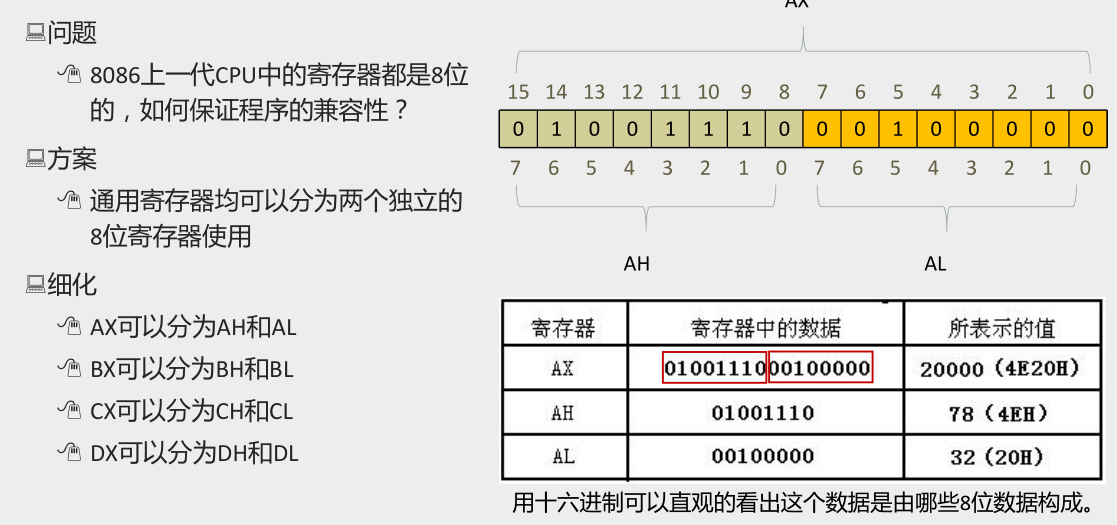

通用寄存器：通常用来存放一般性的数据，有AX、BX、CX、DX，它们可分为两个可独立使用的8位寄存器，

16位 8高位 8低位 AX AH AL BX BH BL CX CH CL DX DH DL 在进行数据传送或运算时，要注意指令的两个操作对象的位数应当是一致的

一个8位寄存器所能存储的数据范围是0 ~ 2^8-1。

3、8086CPU给出物理地址的方法

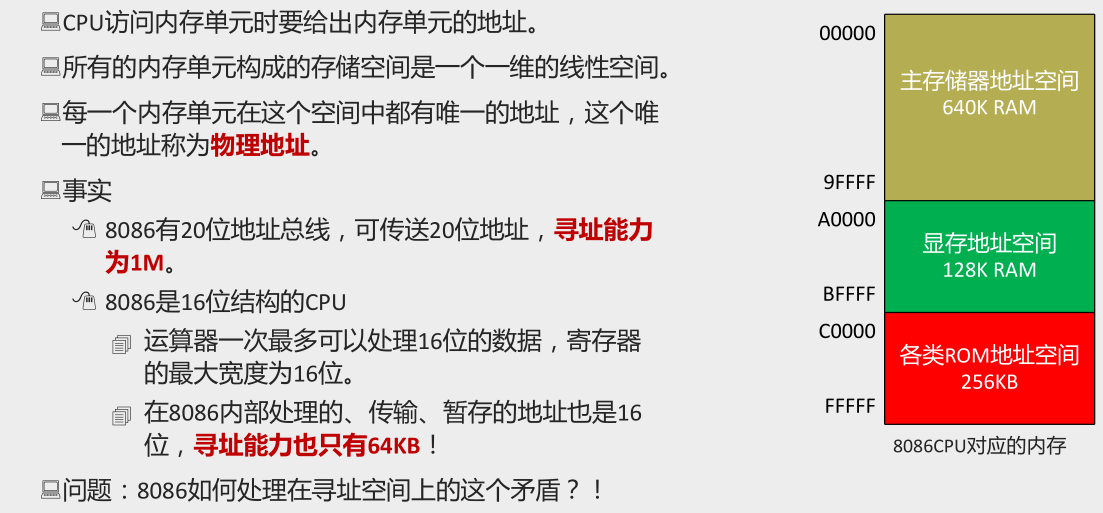

8086CPU有20位地址总线，可以传送20位地址，达到1MB寻址能力。 8086CPU又是16位结构，在内部一次性处理、传输、暂时存储的地址为16位。 从8086CPU的内部结构来看，如果将地址从内部简单地发出，那么它只能送出16位的地址，表现出的寻址能力只有64KB。 8086CPU采用一种在内部用两个16位地址合成的方法来形成一个20位的物理地址。


地址加法器采用物理地址 = 段地址×16 + 偏移地址的方法用段地址和偏移地址合成物理地址

例如，8086CPU要访问地址为123C8H的内存单元，1230H左移一位(空出4位)加上00C8H合成123C8H


基础地址+偏移地址=物理地址

段寄存器

段寄存器：8086CPU有4个段寄存器：CS、DS、SS、ES，提供内存单元的段地址。

CS为代码段寄存器，IP为指令指针寄存器，CPU将CS、IP中的内容当作指令的段地址和偏移地址,用它们合成指令的物理地址，CPU将CS:IP指向的内容当作指令执行。(即PC)


8086CPU的工作过程简要描述

  1. 从CS:IP指向的内存单元读取指令，读取的指令进入指令缓冲器；
  2. IP=IP+所读取指令的长度，从而指向下一条指令；
  3. 执行指令。转到步骤1，重复这个过程。

在8086CPU加电启动或复位后（即CPU刚开始工作时）CS和IP被设置为CS=FFFFH，IP=0000H，即在8086PC机刚启动时，FFFF0H单元中的指令是8086PC机开机后执行的第一条指令。

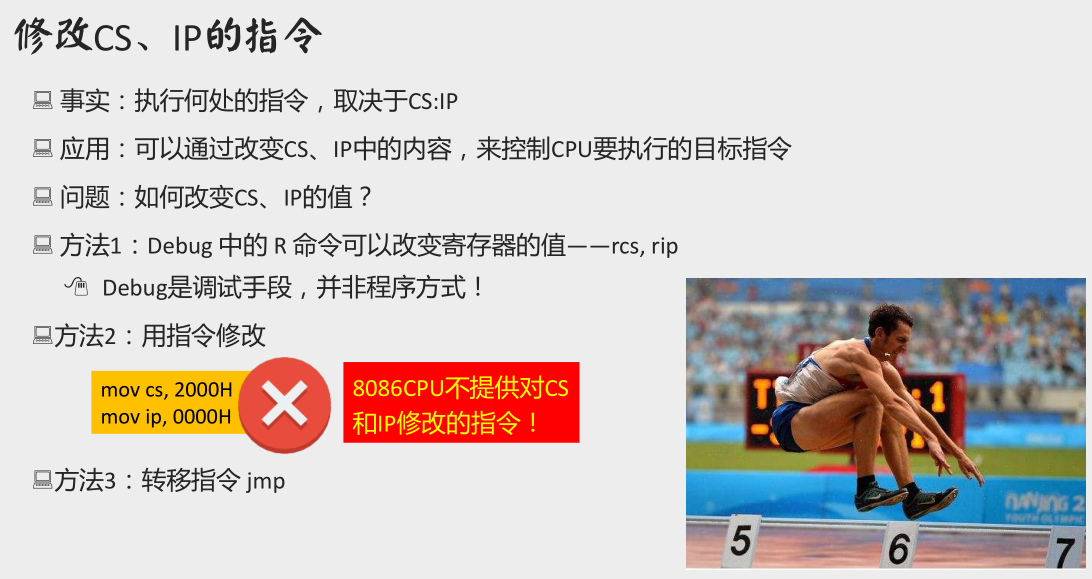

8086CPU提供转移指令修改CS、IP的内容。

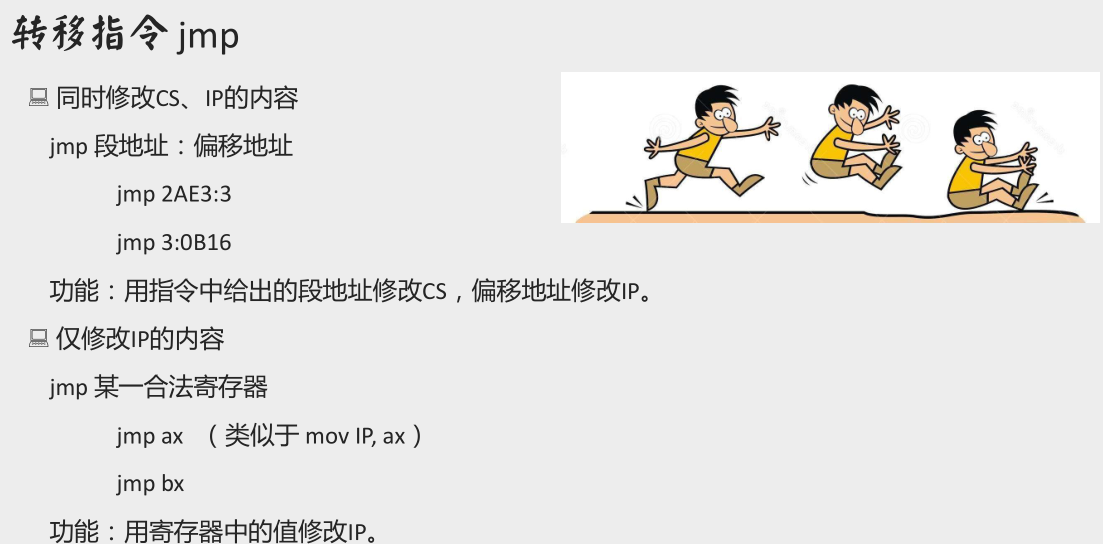

jmp 段地址:偏移地址：用指令中给出的段地址修改CS，偏移地址修改IP。如：jmp 2AE3:3

jmp 某一合法寄存器：仅修改IP的内容。如：jmp ax。在含义上好似：mov IP，ax

8086CPU不支持将数据直接送入段寄存器的操作，这属于8086CPU硬件设计
